sábado, 5 de mayo de 2012

Construcción paso a paso de un paludario para dendrobates

¡ Hola compañeros de aventura ! A partir de este momento inicio la creación de un blog para mostrar paso a paso la construcción de un paludario para dendrobates, que espero sea ameno. Me inicio en esta apasionante afición haciendo una pequeña recreación de un habitat tropical a partir de un acuario que estando en desuso tomo como base para la creación del mismo...

Las medidas con las que cuento son 50x33x29 cm.




Como la altura del acuario no es la adecuada, monto con  perfil de aluminio de 10,  la base para sustentar las lunas de cristal laterales y trasero. a continuación monto las lunas de cristal de 40 cm de alto que sumados a los 33 cm de la base, hacen una altura de 73 cm, cuyas proporciones son las que desde mi punto de vista, veo adecuadas...



Una vez acabado el pegado de las lunas el acuario presenta este aspecto...


A continuación pegamos 3 canaletas de 2x1 cm para instalación electrica y tubos de alimentación: para bomba de cascada, lluvia artificial y posibilidad de más servicios adicionales...


Se continua colocando perfil de aluminio hasta cerrar por completo el perimetro del paludario, dejando por la parte de delante el hueco para la colocacion del cierre de cristal tipo guillotina...


El hueco que queda entre la parte inferior y la superior del terrario es para la colocación de una rejilla pequeña de chapa de acero perforada con orificios pequeños, para entrada de ventilación natural...
Drenaje y filtracion de particulas


Para la separación entre la reserva de agua y el sustrato,utilizo,una placa de PVC portaherramientas,que gracias a su diseño el drenaje del agua queda asegurado...


En la imagen se aprecia la forma de embudo de cada celdilla,lo que a buen seguro nos permitirá una evacuación rapida del agua sobrante de la parte del paludario, hacia la reserva de agua de la bomba..


Si a estas placas de PVC le añades una malla metálica de aluminio el resultado es un filtro de particulas para retener las posibles caídas de sustrato a la parte sumergida de la bomba de recirculación, evitando problemas de gripado de las palas de la bomba...


Y este es un primer plano del resultado de la colocación de la malla de aluminio...

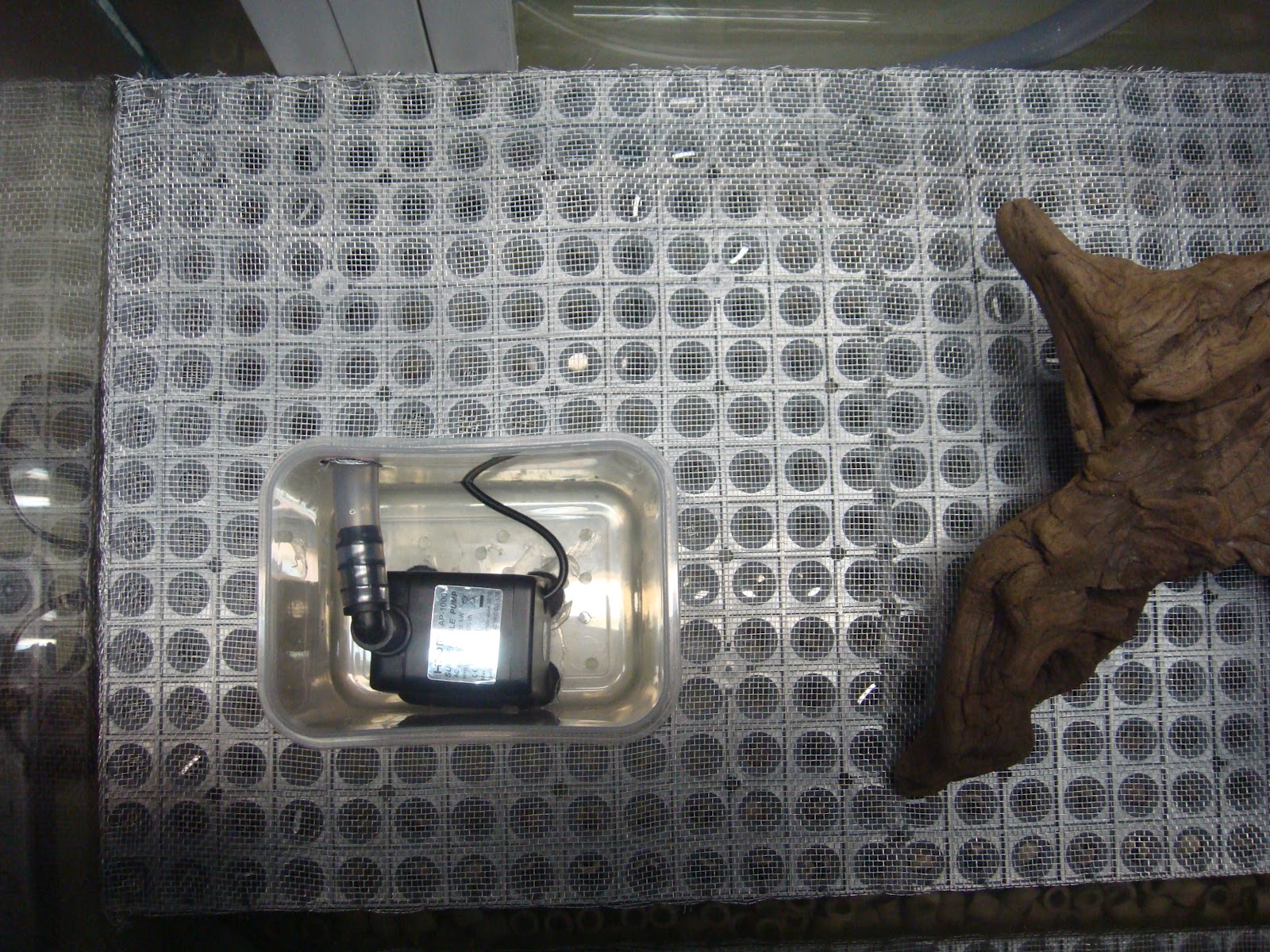

A continuación se muestra el encastre de un tupper para introducir la bomba de recirculación de agua, este tupper nos sirve de registro para manipular o sustituir la bomba por otra en caso de avería y no tener que desmontar el paludario por completo ...








Cascada

El siguiente paso es la realización de la cascada, para ello he contado con 3 trozos de raiz de árbol de opuwa, que es originario de Namibia, buscando la forma adecuada,con paciencia y una buena termoencoladora, logre unir los trozos de opuwa y me quedo de esta forma...


En la parte superior y aprovechando una oquedad , utilizé un taladro para perforar la madera hasta hacerla conincidir con el hueco natural de la madera y esta va a ser la entrada de agua a la cascada...

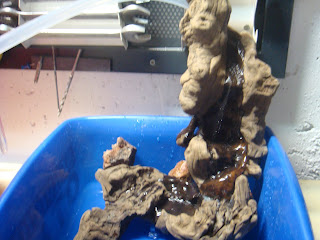

A continuación realizo las primeras pruebas con el agua y su caida ,viendo el recorrido mas adecuado para que posteriormente decida la posicion de la cascada en su conjunto, dentro del paludario...




En esta fotografía muestro la inserción del tubo en la oquedad de la madera y su salida por la parte derecha a través del orificio que practiqué con un pequeño taladro de marquetería...


La cascada y la impresionante caída de agua..¡ Preciosa ! ¿ No os lo parece ?


Separadores de aluminio

Prueba del agua superada... Despues le toca el turno a los separadores del filtro que van a sustentar toda la parte del sustrato, el alojamiento de la bomba y el peso de la cascada, para ello cuento con un tubo de aluminio que corte en 8 partes iguales de 8 cm cada uno, estos tubos a su vez fueron agujereados para permitir la circulacion de agua en su interior para evitar que el agua se estanque, con el consiguiente peligro de que entre en proceso de pudrición.





Rejilla de ventilacion

Más tarde, situe el tupper del alojamiento de la bomba y el calentador del agua para colocar definitivamente los separadores en su ubicación justa pegados a la base con silicona neutra...
Otra cosa que dejamos por detrás es la separación existente entre la parte inferior y la parte superior del paludario,que como se aprecia en la imagen casi llega a los 2cm...


Para ello corte una chapa de acero de 39cm de largo por 4cm de ancha y menos de 1mm de espesor, a la que le hice un plegado de 1cm para que sirviera de base a la fijacion de la rejilla de ventilacion ...


Presento la rejilla sobre el hueco existente y el resultado queda como se aprecia aqui...



Asi que sin mas dilacion procedo al pegado de la rejilla de ventilacion natural...



Sistema de lluvia

Una de las cosas que me trajo de cabeza fue la creación de lluvia, tras consultar varios temas por internet sobre bombas de presión y viendo lo caras que resultaban las soluciones opté por una bomba de las que se utilizan para los limpiaparabrisas del coche, por supuesto buscado en desguaces de la zona, que fuera de toda duda,  resulta mas económico y además ayudamos a su reciclaje...


En el otro extremo del tubo coloqué una válvula nebulizadora, También conocida por válvula microclima, de las que se utilizan para refrescar las terrazas  de los bares y funcionó a la primera


Así que coloqué una segunda válvula para ver si la bombita era capaz de romper las dos al mismo tiempo; Y el resultado fue positivo




Iluminación

Para la iluminación del paludario utilizé un plafón de acuario cuyas medidas excedian el largo que necesitaba, para ajustarlo hubo que cortarlo, retranqueando todo el sistema de portatubos, reactancia, cebador hacia uno de los lados. Una vez cortado se insertó un tubo fluorescente de 15W del tipo fluora, que permite a las plantas realizar la fotosíntesis y aporta los rayos que se dan en la naturaleza..






Puerta tipo guillotina

Para cerrar la parte delantera superior del paludario, utilizé los perfiles laterales de aluminio de 10  que hacen de guía para colocar una luna de cristal pegada en la parte alta a otro perfil de aluminio al cual le fijé un tirador apropiado para facilitar la apertura y cierre del paludario...




Calentador de agua

Para regular la temperatura del paludario, se introdujo en la base de éste un calentador con termostato de los  que se utilizan para los acuariós, a una temperatura de 28 grados, sacando el cableado por las canaletas que anteriormente habiamos colocado...




Bomba de recirculación y cascada

Una vez colocados en su sitio los separadores y el calentador del agua, procedemos a situar la bomba de recirculación y la cascada aproximadamente en su sitio para realizar la 2ª prueba con el agua...






La prueba fue un rotundo exito, como se aprecia en la imagen.

Una manita de poliuretano

Tras la colocación provisional de este elemento,tocaba fijar un par de vasos de plástico a los que previamente perforé e introduje un tubito para el drenaje de la futura planta...



Despues sellé el perimetro de la rejilla de filtración con un cordón de poliuretano,para empezar a cubrir el resto del paludario sin que se salieran los elementos de filtración mecánica ...










Los cilindros perforados que se muestran en la imagen consiguen que el agua se remolinee ,haciendo que las particulas en suspensión se decanten hasta alojarse en el fondo, realizando un filtrado mecánico facilitando a su vez la labor de la bomba de recirculación...

Lo que tocaba ahora era ocultar el tubo de alimentación de agua a la cascada, para ello realizé una pequeña regola con un cutter al poliuretano y también practiqué unos huecos en los tres puntos donde descansaba la cascada, una vez estubo en su sitio, volvi a inyectar  un poco más de poliuretano...


Y quedó como se vé en la imagen


Silicona negra
Para la aplicación de la silicona, procedo a proteger con cinta de carrocero, las dos lunas laterales del paludario, para de esta manera, evitar las engorrosas manchas que suelen acompañar a la utilización de este producto...



Tiramos una serie de cordones a lo largo y ancho del poliuretano, haciendo hincapie en el perimetro del mismo, para que no nos quede superficie sin cubrir...
Nos enfundamos unos guantes de latex y a "guarrear"  un poco...

Fibra de coco
Una vez que hemos aplicado la silicona al poliuretano, tomamos la fibra de coco que previamente hemos desecado, para que la adherencia sea la requerida...

Cubrimos con generosidad toda la superficie tratada de la silicona negra,con la fibra de coco.

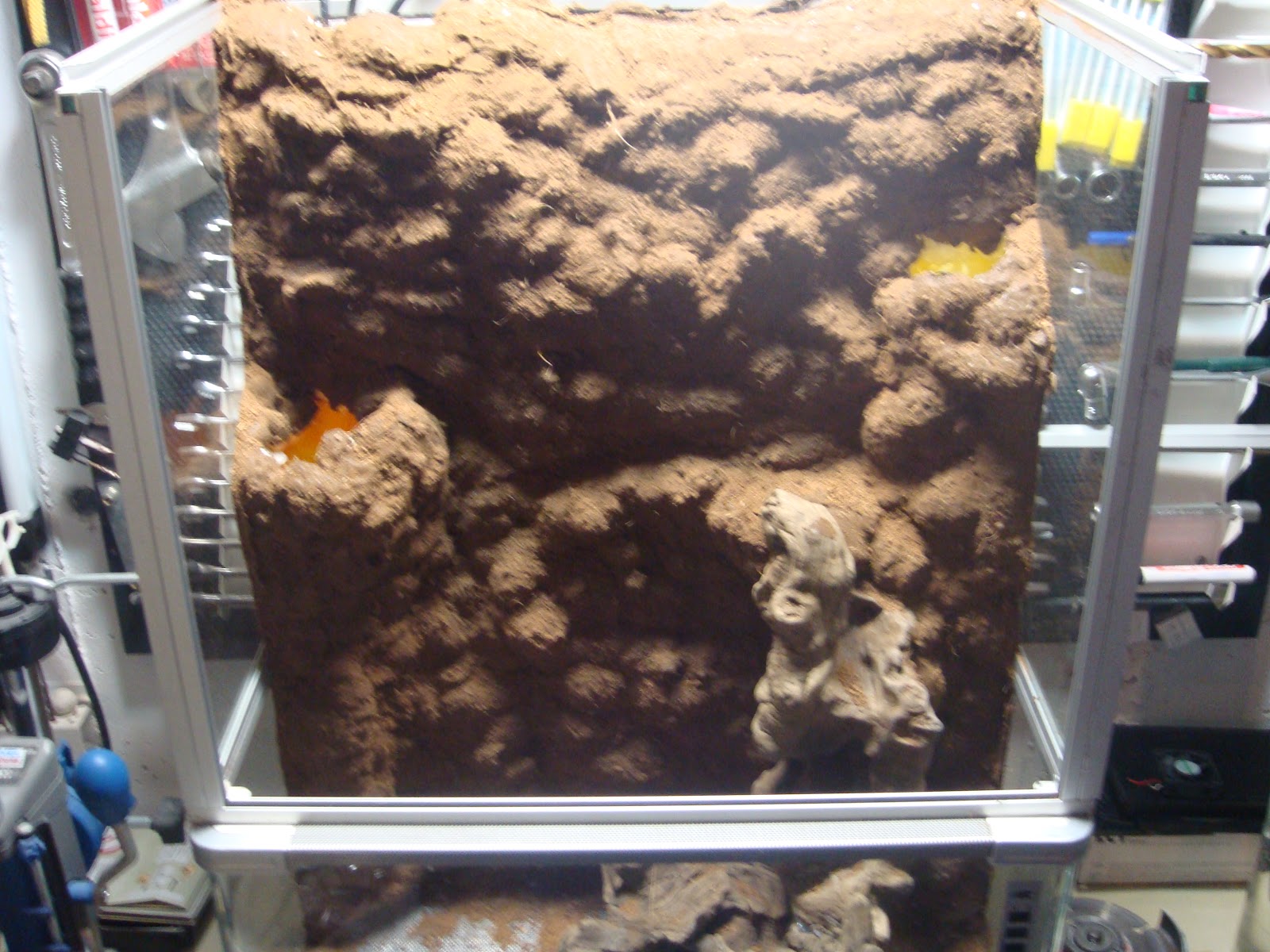

Transcurridas unas 8 horas desde la aplicación de la fibra, el resultado es el siguiente...





Primera capa de grava de acuario
Se prepara a su vez el fondo donde va a alojarse el sustrato, vertiendo sobre la rejilla de filtración unos 2 cm. de grava de acuario...




Tambien se rellenan los fondos de los dos vasos que utilizaremos para las plantas, para que el drenaje sea efectivo...




Segunda capa de fibra de coco
Al fondo se aplica a su vez una segunda capa muy fina de fibra de coco, hasta que la grava quede cubierta...



Confección de 2 lianas

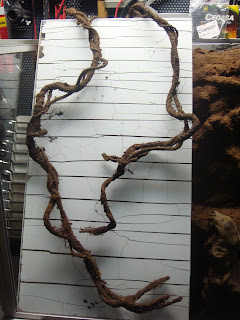

Para confeccionar las 2 lianas, se utilizan dos cuerdas viejas de tres tramas, a las que se embadurnan previamente con silicona negra,para después rebozarlas en fibra de coco. Una vez secas el resultado es el siguiente...


Preparación del sustrato

En una espuerta de goma preparo la mezcla de barro con fibra de coco y mantillo lo que da un aspecto inmejorable al sustrato, haciendolo poroso y altamente húmedo...


Rellenamos los 2 vasos con el mismo sustrato


Y procedemos a plantar 2 hederas de diferente aspecto y coloración...


Este es el aspecto que presenta ahora el paludario...

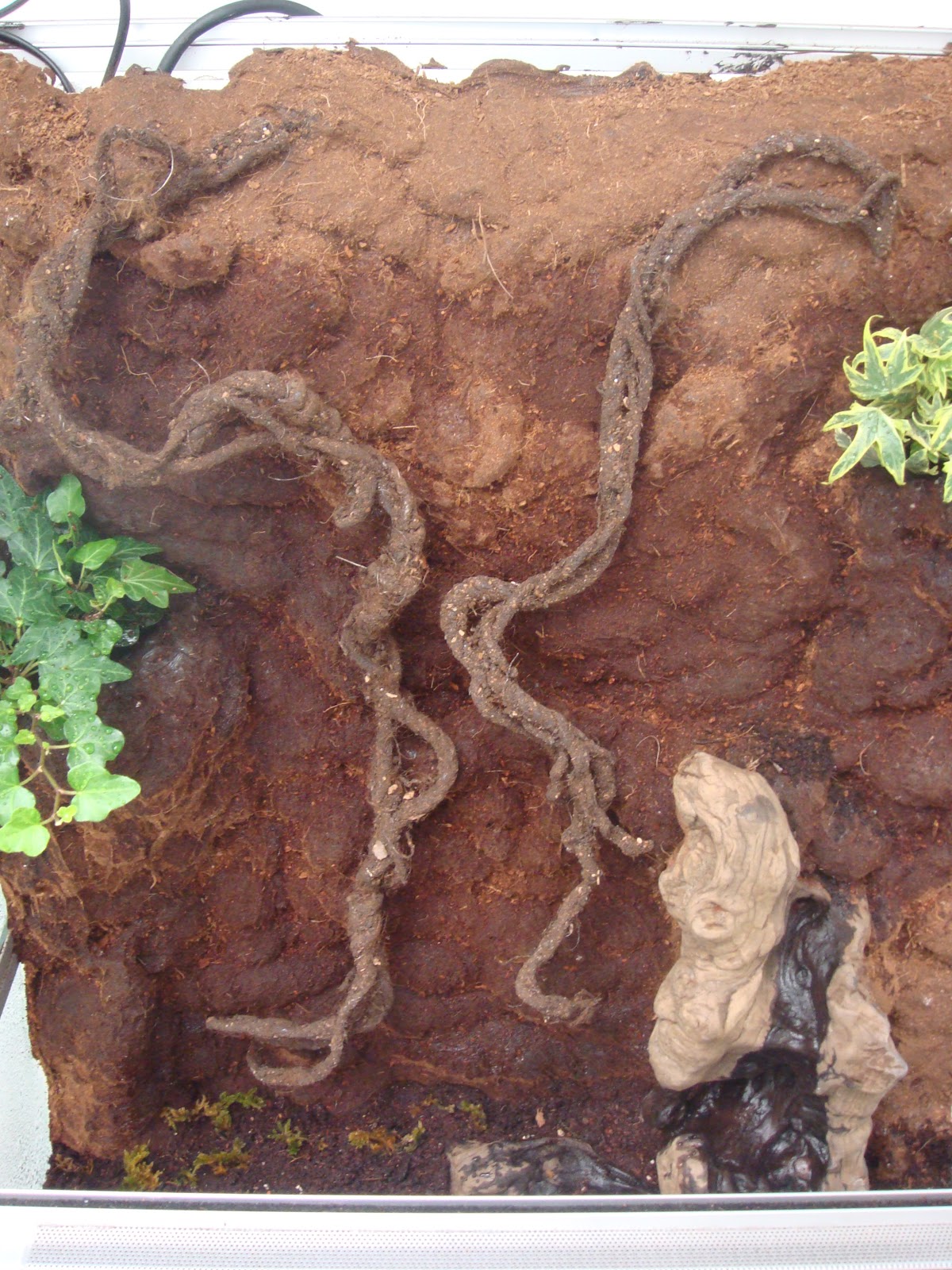

Colocamos ahora las 2 lianas sobre la pared del fondo y a ambos lados de las hederas con lo que el aspecto del paludario mejora ostensiblemente



Ahora tocaba darle un toque de color, con lo que visite un vivero cercano y me traje una guzmania minor , para que realzara todo el conjunto...





Para el conexionado de los programadores que hacen funcionar tanto a la bomba de recirculación como al sistema de lluvia se utilizaron conectores wago..

Bienvenidas a casa



Seguiré informando de cualquier novedad... ¡ Saludos !
